Alta capacità portante e trasferimento del carico in uno

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 3“ si compone di una listellatura solida e termoisolante in THERMAPOR ad alta densità. L'ottimo gruppo di conducibilità termica dei pezzi profilati offre una perfetta integrazione nel WDVS nonché dei valori Ψ (Psi) ottimali. Ciò permette di ottimizzare i ponti termici, raggiungendo nel contempo un elevato effetto isolante nell'area delle spallette, impedendo quindi la formazione di muffe nell'area di giunzione che circonda l'apertura della finestra.

„TYP 3“ è in grado di sopportare da solo carichi elevati e forti trasmissioni di carico. Oltre a un'ottima portata per l'assorbimento dei pesi della finestra, l'elevata densità pari a 150 kg / m³ è sufficientemente stabile per deviare tutti i carichi nella struttura muraria in modo sicuro. Elemento di sistema può essere irrobustito con angolari portanti in alluminio. Quando poi si tratta di elementi di grandi dimensioni, questa caratteristica offre un margine sufficiente per soddisfare gli elevati requisiti di carico ed è conforme a quanto previsto dalla TRAV (Regole tecniche per l’impiego di vetrature anticaduta) / DIN 18008-4 e dalla direttiva ETB (Norme Tecniche di Costruzione Unitarie).

downloadScheda prodotto

Capacità di carico e trasferimento del carico

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 3“ è in grado di sopportare da solo carichi elevati e forti trasmissioni di carico. Oltre a un'ottima portata per l'assorbimento dei pesi della finestra, l'elevata densità pari a 150 kg / m³ è sufficientemente stabile per deviare tutti i carichi nella struttura muraria in modo sicuro. ISO-TOP WINFRAMER ELEMENTO DI SISTEMA può essere irrobustito con angolari portanti in alluminio. A tal fine nel sistema sono integrate delle apposite tasche. Quando poi si tratta di elementi di grandi dimensioni, questa caratteristica offre un margine sufficiente per soddisfare gli elevati requisiti di carico ed è conforme a quanto previsto dalla TRAV (Regole tecniche per l’impiego di vetrature anticaduta) e dalla direttiva ETB (Norme Tecniche di Costruzione Unitarie).

Procedura d'installazione facile

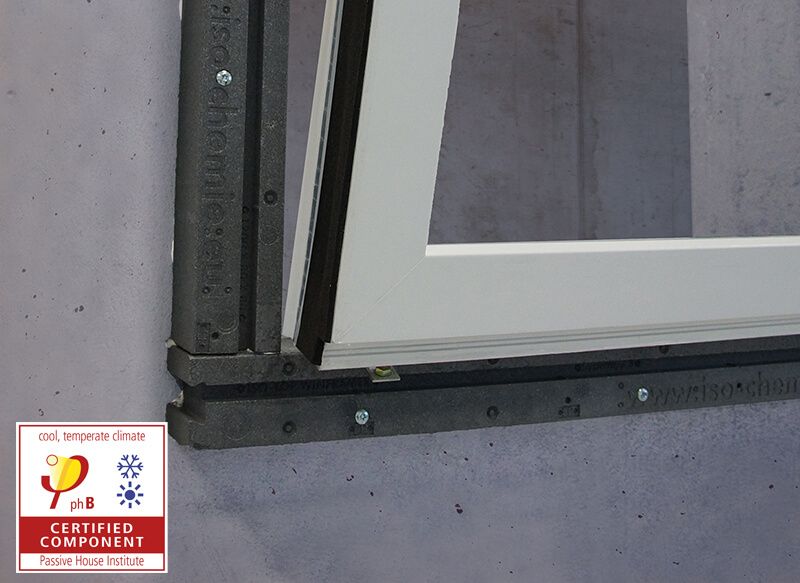

Il SISTEMA DI MONTAGGIO ISO-TOP WINFRAMER „TYP 3“ può essere impiegato sul perimetro dell'apertura della finestra, per il montaggio di finestre al livello dell'isolamento. I carichi dovuti al risucchio del vento, quelli propri e quelli alari vengono assorbiti direttamente da ISO-TOP WINFRAMER ELEMENTO DI SISTEMA e trasferiti nella struttura di rivestimento muraria. In questo caso ISO-TOP WINFRAMER ELEMENTO DI SISTEMA viene incollato direttamente sul fondo della muratura con il sistema adesivo basato su polimeri ibridi ISO-TOP ADESIVO FLEX WF e, all'occorrenza, avvitato. Il fissaggio meccanico degli elementi della finestra si effettua con comuni viti per finestre. Per quanto concerne l'impermeabilizzazione delle finestre, i nastri isolanti multifunzionali per giunture oppure le pellicole di raccordo per finestre del nostro assortimento ISO³-SISTEMA DI TENUTA PER FINESTRE offrono una soluzione ideale.

Adattamento ottimale della lunghezza

Per montare in modo rapido e semplice il sistema di listellatura, sulle estremità sono provvisti di un collegamento a coda di rondine. In tal modo è possibile attaccare la listellatura in modo semplice e pratico. I giunti vengono poi impermeabilizzati con il sistema adesivo ISO-TOP ADESIVO FLEX WF prima di montare la listellatura sulla superficie della parete. A tal fine sono previste delle scanalature per adesivi nei giunti di testa. Le varie lunghezze possono essere preparate preliminarmente in officina.

Per poterlo adattare in modo individuale al sistema composito termoisolante, ISO-TOP WINFRAMER ELEMENTO DI SISTEMA è provvisto di una scanalatura anteriore continua che contiene dei braccetti di serraggio per il fissaggio di eventuali profili isolanti e pezzi sagomati per facciate.

Vantaggi del prodotto

Test individuali approfonditi da parte di istituti di prova**
RC2 e RC3 testati per l'installazione di finestre e porte antieffrazione
Integrazione ottimale nei sistemi WDV
Ottimizzazione del valore Ψ
Montaggio semplice grazie al collegamento a coda di rondine
Base ideale per isolamento su 3 livelli con nastri isolanti multifunzione
Risorsa ideale nella ristrutturazione energetica degli edifici
Conforme ai requisiti della legge sull’energia degli edifici e alle raccomandazioni della «guida al montaggio» RAL
Componente certificata casa passiva
Conforme alla EPBD
10 anni di garanzia di funzionamento*

* Alle condizioni del produttore (disponibile su richiesta)
** I sistemi di montaggio non sono attualmente soggetti ad alcuna regolamentazione da parte del DIBt (Istituto tedesco per la tecnica di costruzione). Approvazioni come aBG (condizioni generali) o abZ (Approvazione tecnica generale) devono quindi essere sostituite da test individuali. I dettagli sull'approvazione come sistema di montaggio per progetti edilizi devono essere ottenuti individualmente dall'ufficio di pianificazione.
